當前位置:網站首頁 > 最新方案 正文 最新方案

3v升5V2.5A移動電源升壓模塊方案

振邦微科技 2023-03-17 11:48:37 最新方案 452 ℃ 2 評論

電路板相關:
充電截止電壓:4.2V
放電截止電壓:3V
保護方式:硬件鋰電過流,過壓 ,欠壓保護,硬件輸出短路保護,軟件過流 ,欠壓保護
充電輸入端為Micro 5pin usb接口 ,放電端通過標準USB插頭放電
本產品通過智能單片機和保護IC 對產品提供軟件,硬件雙重保護

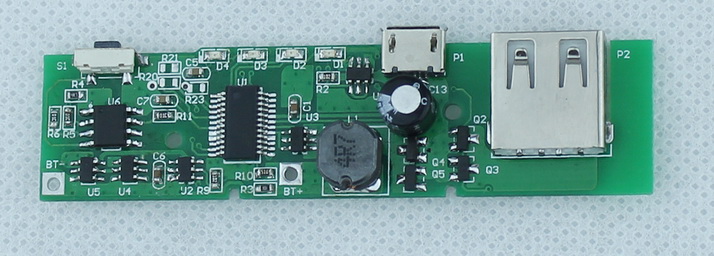

3v升5V2.5A移動電源升壓模塊方案,第1張

1 充電器要求:5V/1A
2 充電電流:900±100mA
3 充飽電壓:4.2V±0.05V
4 充電截止電流 60~100mA

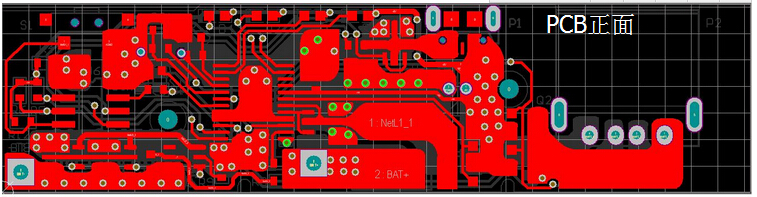

3v升5V2.5A移動電源升壓模塊方案,第2張

USB輸出特性
1 空載輸出電壓:5.1V±0.2V
2 額定輸出電流:1A
3 輸出帶載電壓:4.7V-5.2V
4 輸出紋波:≤300mV 20M帶寬測試
5 最大輸出保護電流:2.5a±0.2A
6 最小輸出電流檢測:50mA +/- 20mA 電池電壓3.7V
7 輸出效率:>89% 電池電壓3.7V,輸出1A測試

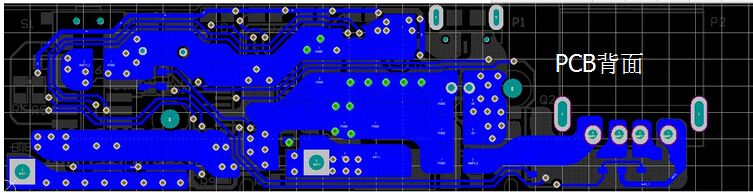

3v升5V2.5A移動電源升壓模塊方案,第3張

工作說明:
1 、對其他設備充電:將配置的充電線USB一端接入移動電源輸出OUT端口 ,另一端接上手機或其他充電設備,按按鍵即可對手機或其它充電設備進行充電,當斷開連接(或按電量按鍵不接充電設備) ,約20±1秒,移動電源會自動關閉輸出電路,進入省電模式。
2、充電狀態顯示:對移動電源充電時,按正常的充電程序充電 ,即按當前電芯電量相應閃

如果您對我們的方案感興趣,歡迎聯系我們,我司免費提供芯片/模塊 。

本方案中下面的的升壓芯片都可以滿足應用:




型號

輸入電壓范圍

輸出電壓

AH6900 2.5V-5.5V5V-28V
AH69012.6V-6V3.3V-20V
AH69033V-40V4V-60V
AH69102V-24V3V-28V
AH69353V-40V6V-80V
AH69531.8V-30V2V-60V
